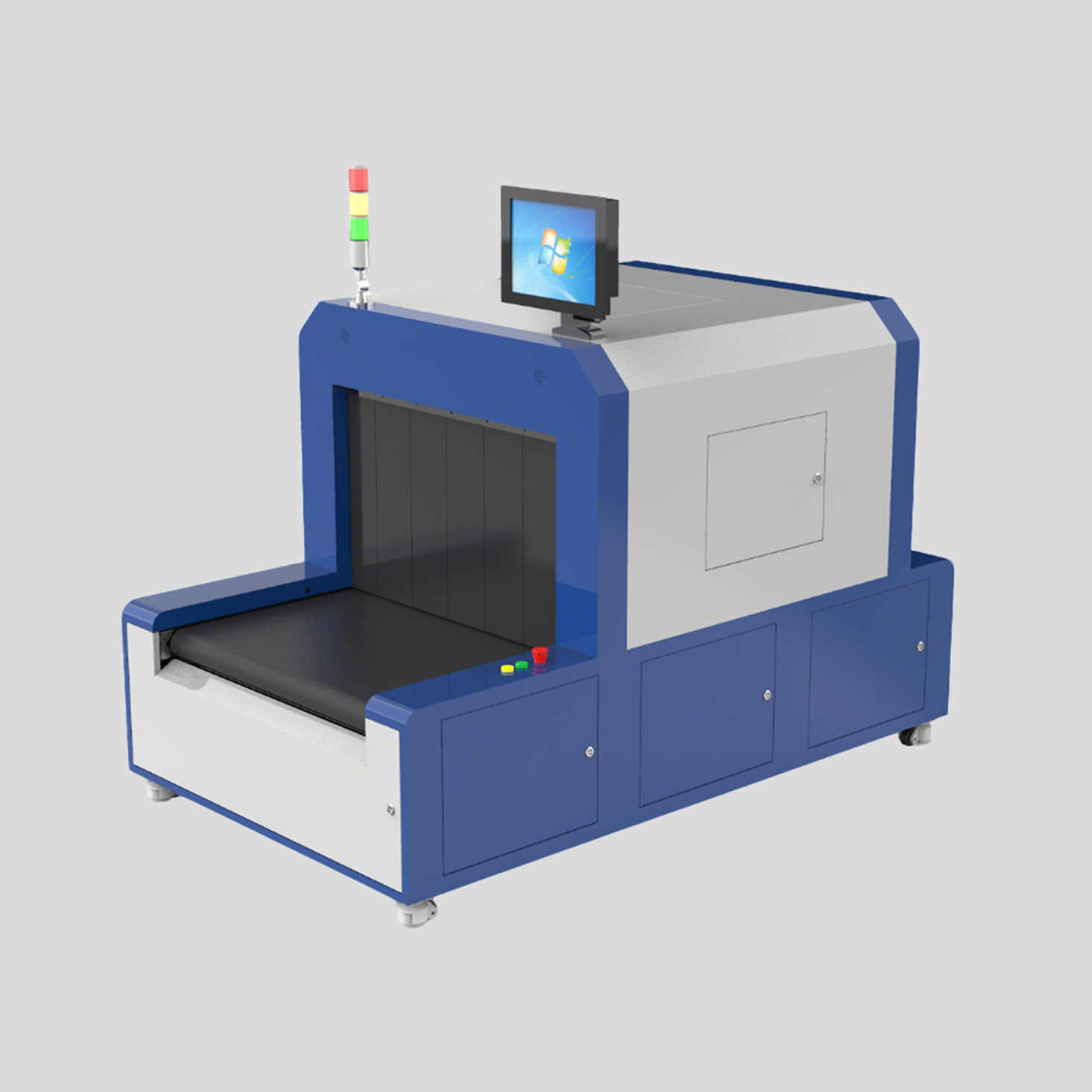

产品简介
隧道式检测机，本产品能为客户提供友好的交互体验，操作简单易学；采用暗室级物理滤波技术，300枚标签识别率可达99.99%，开箱率低至1%；全智能机电自动控制，多个输出轨道可实现货箱按需分拣功能；模块化设计可集成在线条码扫描，在线称重，自动贴标等功能。本产品广泛应用于航空、电力、烟草、服装仓库等领域。
工作环境条件
产品适用于仓库、工厂等环境。
产品功能特点
多标签读取能力极强，极低漏读率、误读率。
设备构造特别设计，实现内部准确读取，覆盖区域准确，无盲点。
配套有报警灯和蜂鸣器，实现异常实时交互。
报警灵敏，安全可靠。
与后台系统相结合，可直接连接数据库，提供多种统计信息
通过对射传感器触发读取，可延长设备使用寿命。
安全及防护措施
设备停用时需切断电源；
禁止重力或尖锐物品撞击；
除维修人员外，其他人禁止随意开启底部柜门；
设备保持清洁，良好散热。

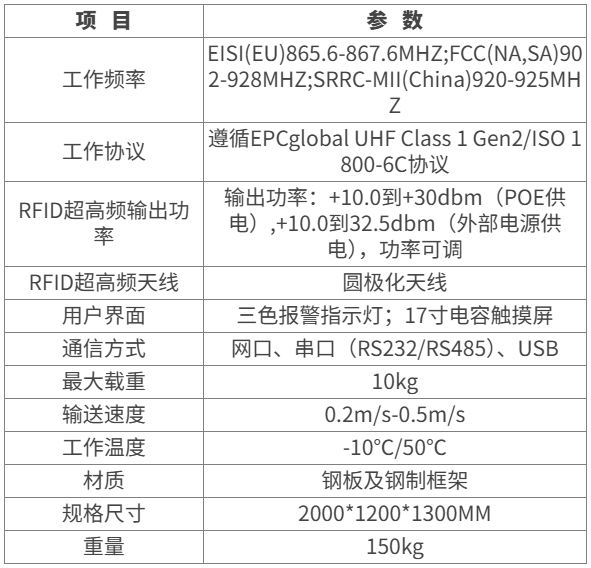

规格参数
项 目 | 参 数 |
工作频率 | EISI(EU)865.6-867.6MHZ;FCC(NA,SA)902-928MHZ;SRRC-MII(China)920-925MHZ |
工作协议 | 遵循EPCglobal UHF Class 1 Gen2/ISO 1800-6C协议 |
RFID超高频输出功率 | 输出功率：+10.0到+30dbm（POE供电）,+10.0到32.5dbm（外部电源供电），功率可调 |
RFID超高频天线 | 圆极化天线 |
用户界面 | 三色报警指示灯；17寸电容触摸屏 |
通信方式 | 网口、串口（RS232/RS485）、USB |
最大载重 | 10kg |
输送速度 | 0.2m/s-0.5m/s |
工作温度 | -10℃/50℃ |
材质 | 钢板及钢制框架 |
规格尺寸 | 2000*1200*1300MM |
重量 | 150kg |
产品特点

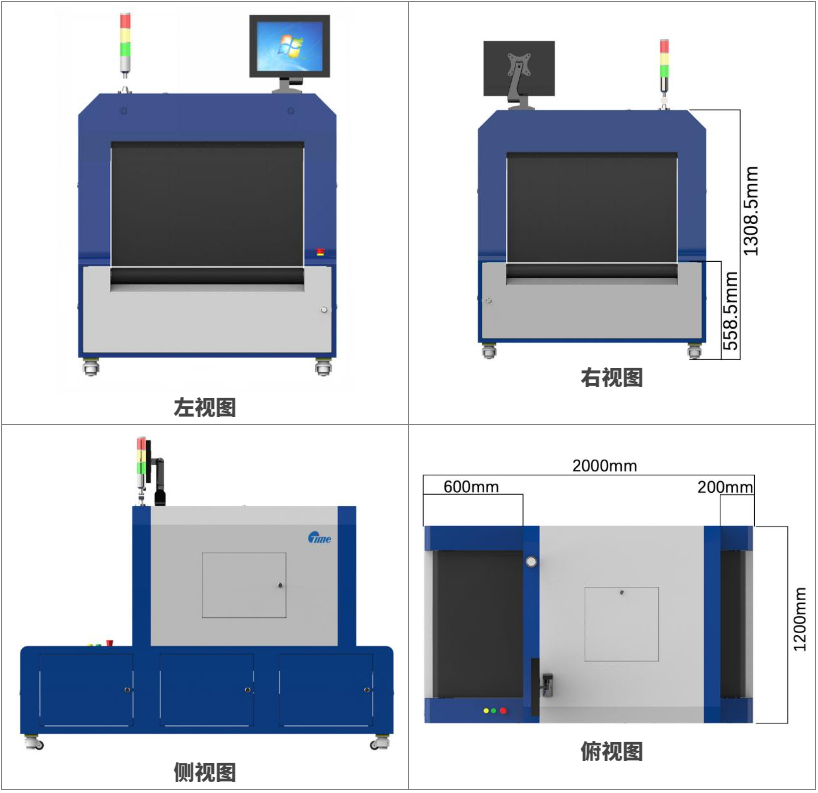

产品视图
 左视图 |  右视图 |
 侧视图 |  俯视图 |
产品剖析图
报警灯
17寸一体机
NB支架
前框
屏蔽帘
输送机构
检修门
万向轮
后框
主框
检修门
红色：“急停”按钮，绿色：“停止”按钮，黄色：“启动”按钮
使用说明
安装使用前提，确保设备已接上电源和无线网络。
设备安装方式
1.1确定设备安装位置
设备一般安装在物料集中处理的地段（设备一般在车间集中收集物料的位置）。
1.2确定设备摆放角度
设备两端在进入物料时屏蔽帘会被物料抬起，导致天线信号外泄（设备出入口两端避免摆放大量未处理物料）。
1.3确定设备外部接线
设备需要外部线为电源线+外网网线。
设备调试步骤
2.1设备通电，将读取设备和工控屏接入外网。
2.2对读取设备进行IP配置和服务器上传地址配置。
2.3准备需要物料，对设备的读取功率进行调试（设备功率过大会导致屏蔽帘效果不明显，所以根据实际使用场景对功率进行现场调试）。
设备通讯接口
RJ45网口通讯
售后服务
当用户使用本公司RFID隧道机时遇到无法解决的问题时，请与本公司的售后部门联系。
在用户与本公司售后部门联系之前，请用户将以下信息记录在手边：
产品型号；
产品故障表象；
产品故障可能原因。
联系方式
杭州美思特智能科技股份有限公司
地址：浙江省杭州市西湖区浙谷深蓝商务中心6号楼801室
邮箱：gaosiyuan@manytag.cn
电话：0571-86775875
网址：http://www.rfidontime.com
