产品概述
RFID盘点棒是一款人性化、性能强大的盘点设备，集RFID技术和蓝牙技术于一身，结合服装仓库与零售门店中商品分布特征、人体工程学等多方面因素设计。本设备采用Impinj R2000的高性能射频模块，可实现每分钟盘点2000枚标签的高强度工作；采用3.7V 6400mAh的锂电池，可支持连续不间断工作6小时；同时可支持最远识别10米，最大可存储2200个RFID芯片数据。
本设备符合ISO18000-6C（EPC Global Gen2）的工作协议，采用双彩OLED屏幕的用户界面显示，具备3个LED指示灯、3个实体按键以及蜂鸣提示功能，适用于密集型阅读模式。
RFID盘点棒可广泛应用于智慧零售、智能仓储等应用场景的库存盘点、精准找货、收退货及出入库等，大大提升盘点效率和数据准确性，同时减少人力财力的支出。经过盘点后的数据自动传入SCM管理软件进行比对，扫描完成即比对完成，可在PC端或移动端随时查看盘点数据信息，方便管理者实时进行数据追踪。

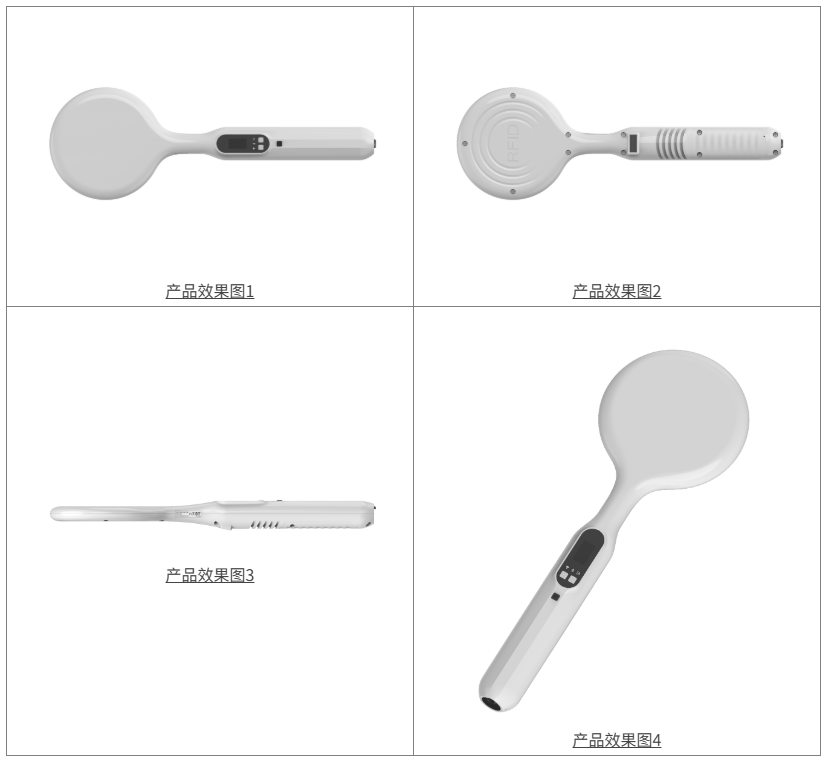

产品效果图
 产品效果图1 |  产品效果图2 |
 产品效果图3 |  产品效果图4 |

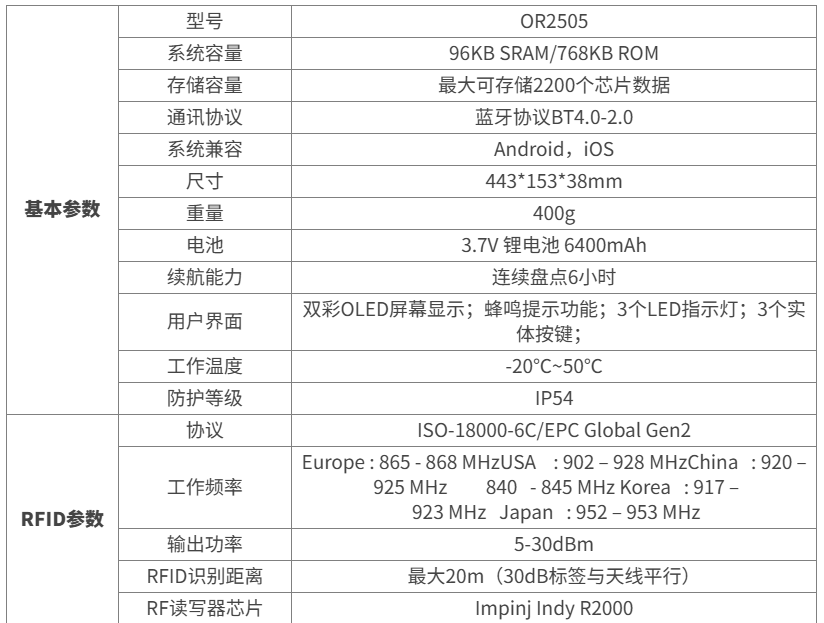

规格参数
基本参数 | 型号 | OR2505 |
系统容量 | 96KB SRAM/768KB ROM | |
存储容量 | 最大可存储2200个芯片数据 | |
通讯协议 | 蓝牙协议BT4.0-2.0 | |
系统兼容 | Android，iOS | |
尺寸 | 443*153*38mm | |
重量 | 400g | |
电池 | 3.7V 锂电池 6400mAh | |
续航能力 | 连续盘点6小时 | |
用户界面 | 双彩OLED屏幕显示；蜂鸣提示功能；3个LED指示灯；3个实体按键； | |
工作温度 | -20℃~50℃ | |
防护等级 | IP54 | |
RFID参数 | 协议 | ISO-18000-6C/EPC Global Gen2 |
工作频率 | Europe : 865 - 868 MHzUSA : 902 – 928 MHzChina : 920 – 925 MHz 840 - 845 MHz Korea : 917 – 923 MHz Japan : 952 – 953 MHz | |
输出功率 | 5-30dBm | |
RFID识别距离 | 最大20m（30dB标签与天线平行） | |
RF读写器芯片 | Impinj Indy R2000 | |

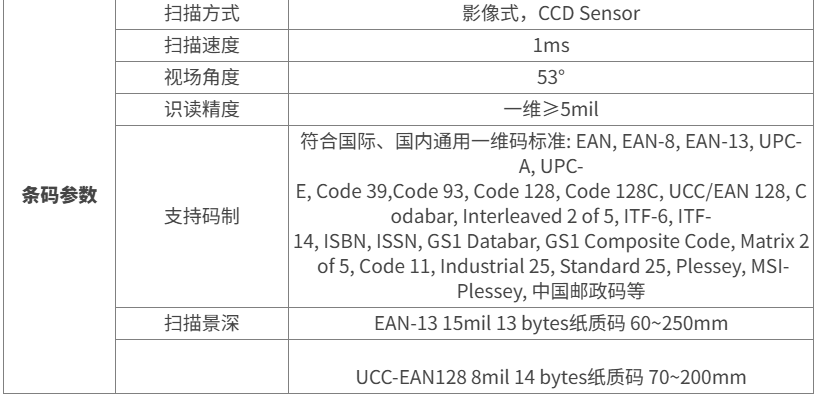

条码参数 | 扫描方式 | 影像式，CCD Sensor |
扫描速度 | 1ms | |
视场角度 | 53° | |
识读精度 | 一维≥5mil | |
支持码制 | 符合国际、国内通用一维码标准: EAN, EAN-8, EAN-13, UPC-A, UPC-E, Code 39,Code 93, Code 128, Code 128C, UCC/EAN 128, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, ISSN, GS1 Databar, GS1 Composite Code, Matrix 2 of 5, Code 11, Industrial 25, Standard 25, Plessey, MSI-Plessey, 中国邮政码等 | |
扫描景深 | EAN-13 15mil 13 bytes纸质码 60~250mm | |
UCC-EAN128 8mil 14 bytes纸质码 70~200mm |
结构特征
使用说明
6.1功能操作
设备开关机
设备处于关机状态下，长按开关机按键2s以上开机，开机状态标志为屏幕常亮，显示设备电池电量，显示RFTOTAL和LABTOTAL，蓝牙指示灯处于规律闪烁状态；设备处于开机状态下，长按开关机按键2s以上关机，显示屏幕灭，所有指示灯灭。
按键及显示
设备有供用户使用的按键有开关按键，RFID模式选择按键和条码扫描选择按键。显示工作状态分为LED灯状态显示、OLED液晶屏幕显示。
1、当通过按键选择（或APP选择）RFID扫描模式时，RFID模式指示灯常亮。屏幕上方显示“R”字样，用于代表RFID扫描模式。短按开关机按钮即可选定开始扫描和暂停扫描。当盘点设备周围有RFID标签时，RFID模式指示灯处于快速闪烁状态，屏幕计数显示当前扫描时间内盘点到的标签总数量RFTOTAL。
2、当通过按键选择（或APP选择）条码扫描模式时，条码模式指示灯常亮，屏幕上方显示“T”字样，用于代表条码扫描模式。短按开关按钮即可选定开始扫描和暂停扫描。当红外条码设备扫描范围有条码标签时。条码扫描模式指示灯处于快速闪烁状态，屏幕计数显示当前时间内盘点的条码标签总数量LABTOTAL。
3、当通过APP设置标签查找功能时，标签处于查找状态时，OLED屏幕上部会显示查找标签“F”字样，当查找到本标签或用户通过APP设置为停止查找时，该标志消失。
4、蓝牙连接状态显示，设备蓝牙处于连接状态时，OLED屏幕上端会显示“B”字样，当蓝牙断开时，该标志消失。
6.2 声音
蓝牙接通：响三次（两短一长）
蓝牙断开：响三次（一长两短）
扫描标签：检测到标签，蜂鸣器快速间断蜂鸣；没检测到标签，蜂鸣器停止蜂鸣。
6.3 蓝牙控制设备具体通信指令接口
蓝牙控制功能主要包括：设备电池电量信息发送、盘点设备盘点功率设置、查询功率级别、设置声音状态、查询声音状态、开始及结束盘点、获取标签数据、查询标签等功能。蓝牙连接状态显示，设备蓝牙处于连接状态时，OLED屏幕上端会显示“B”字样，当蓝牙断开时，该标志消失。
6.4 省电模式
当盘点设备处于RFID扫描模式和条码扫描模式工作时，当设备10分钟未读取到任何数据时，设备会进入低功耗模式（屏幕灭，状态指示灯灭，仅有蓝牙状态灯闪烁）。进入低功耗模式后10分钟内，用户短按开关机按键可唤醒设备，唤醒后可正常使用；若10分钟内没有唤醒操作，设备会自动关机，需重新开机继续使用。
6.5 低电报警
当设备电池电量低于正常工作电量时，设备会显示报警信息：OLED屏幕电池电量位置左侧显示“L”字样，提示用户设备电量过低。
6.6 充电
Mini USB B型5V连接，充电过程中充电灯显示为红色，电池充满后充电指示灯为绿色。
6.7 复位
使用回形针点击盘点棒尾部小孔内的按键，即可将盘点棒复位。
6.8 APP下载
微信小程序
售后及维护
请遵循本使用手册说明操作，保障使用人员及设备安全。如对本操作说明有疑问请及时联系本公司售后人员。
